オイルキャッチタンク作成＆取り付け

ブローバイガスの通り道の中間に設置し
ガスを冷却　液体化した汚れをキャッチし
きれいな気体だけをエンジン内部へ戻す物です。

公式競技へ出場の際は取り付けが義務付けられています。
普通に公道を走るだけなら不要なパーツと言えるかも知れません。
エアクリの汚れが気になってきたので作成に至った次第です。

通常本体は１万円程度。工賃は・・・５千円くらいですかね？

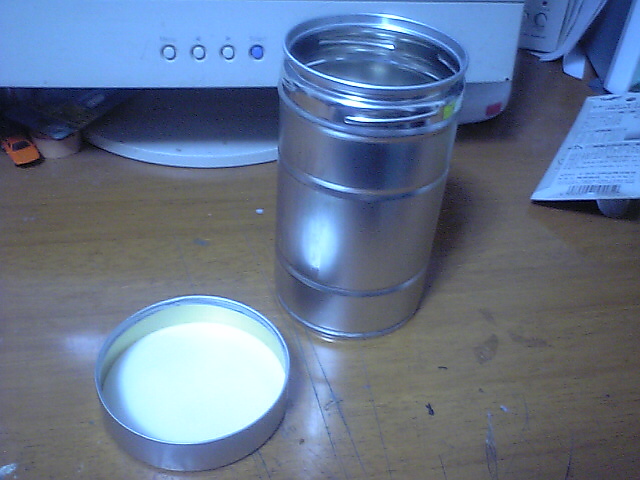

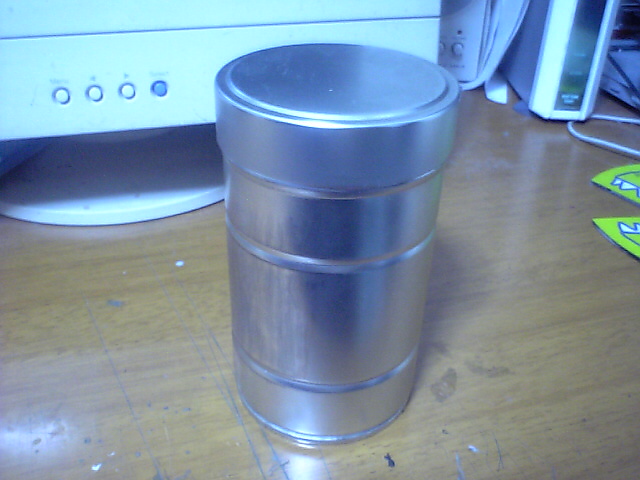

まずはタンクになる缶を用意します。

これはコーヒー豆が入っていたアルミの缶です。
数年放置してた為　かなりキツイおいにーが漂ってました・・・

こんな感じの容器だと後々便利かも知れません。

まずはフタの加工をします。

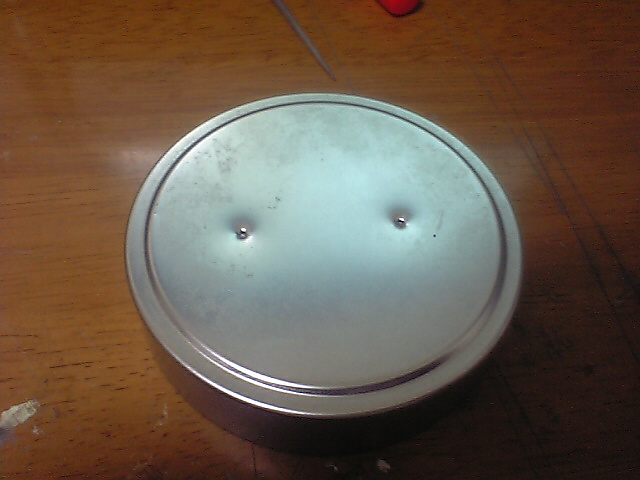

ニップルを取り付ける為を穴を開ける為に２箇所当たりを付けます。

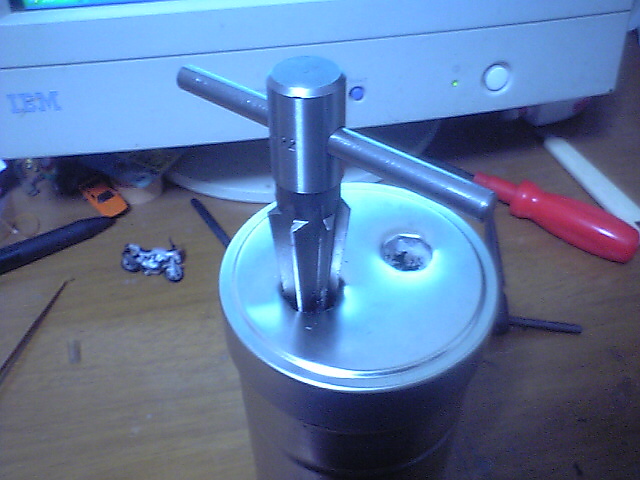

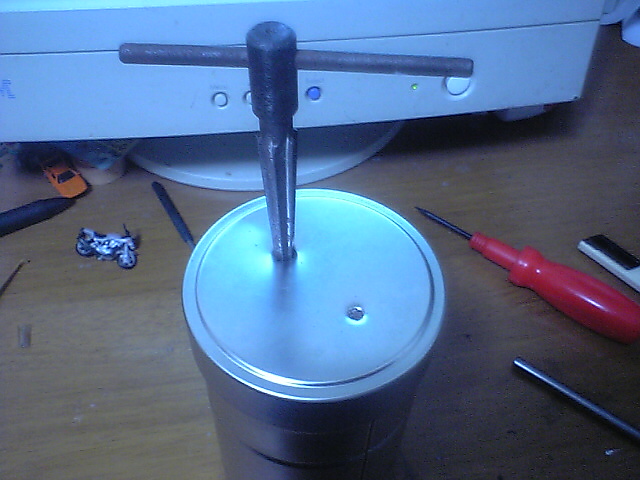

リーマで穿ります。ひたすら穿ります。

更に穿ります。

ある程度穿ったら
ニップルのねじ込み部を合わせて穴の大きさを確かめましょう。

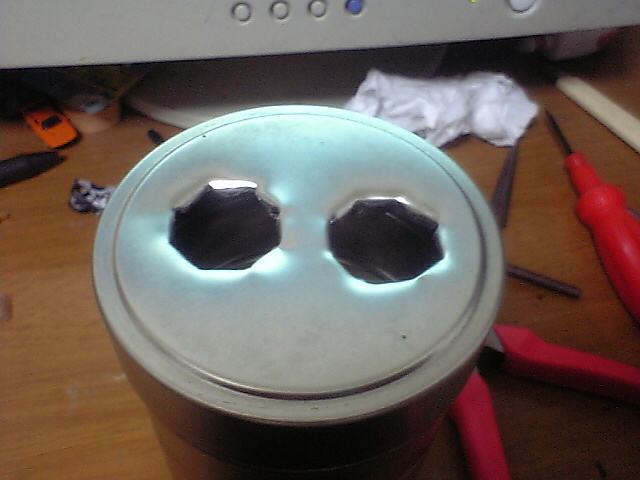

こんな感じです。

リーマだとどうしてもこんなカタチになってしまいます・・・

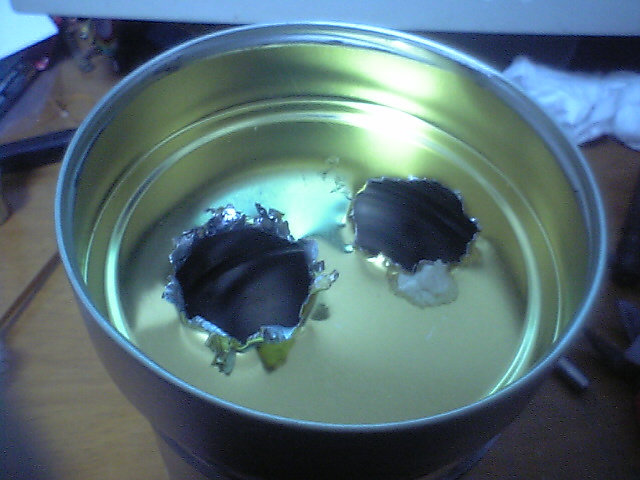

裏です。

適当にバリをニッパで落としてください。ケガに要注意！

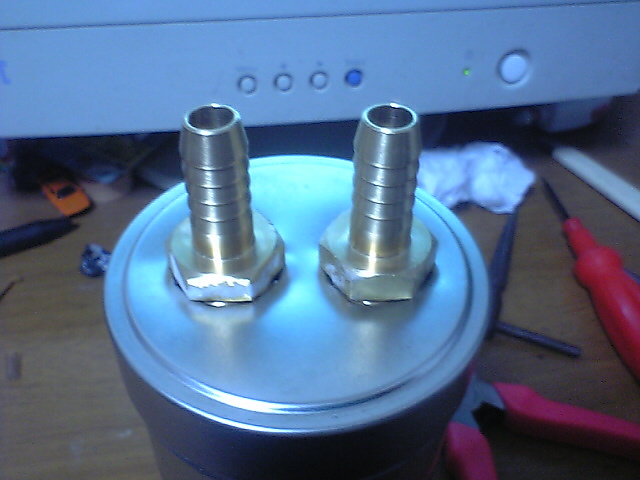

ニップルを乗せます。

概ね良好ですな。

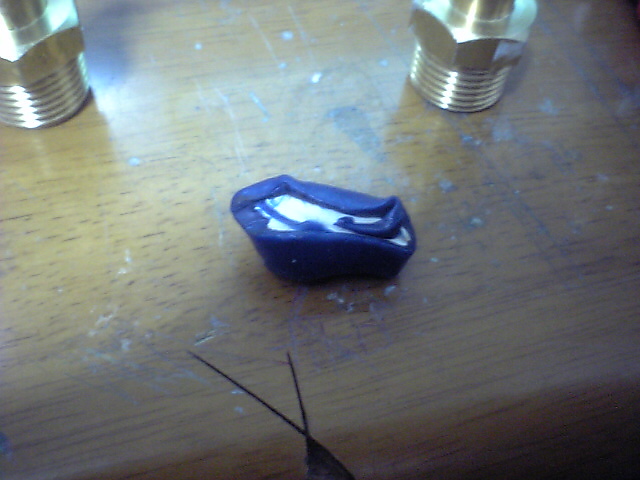

ここでエポキシパテの登場です。

穴とニップルの隙間をコイツで埋めます。

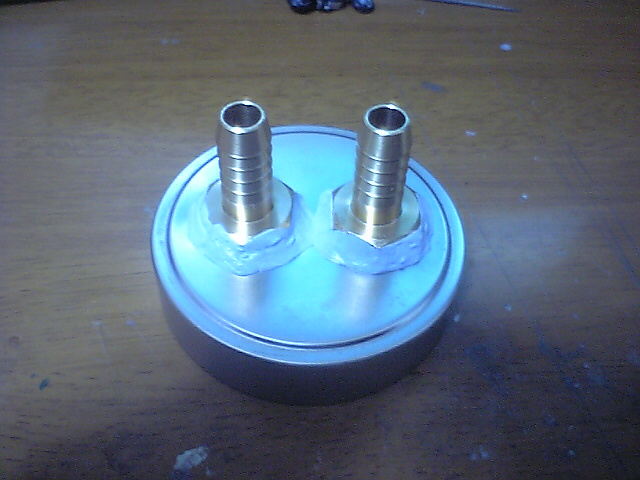

表

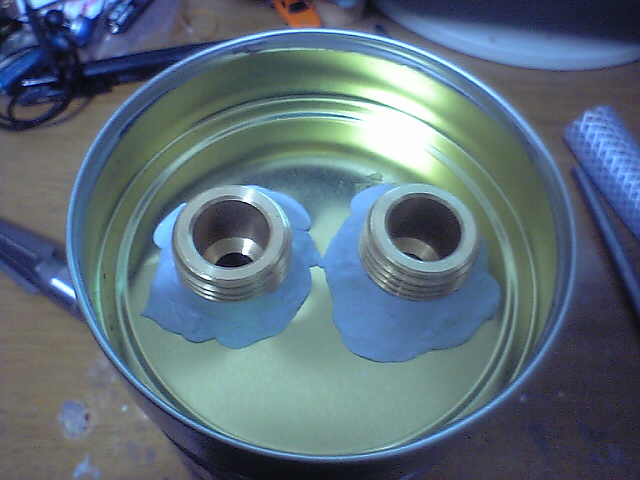

裏

完全乾燥するまで待ちます。

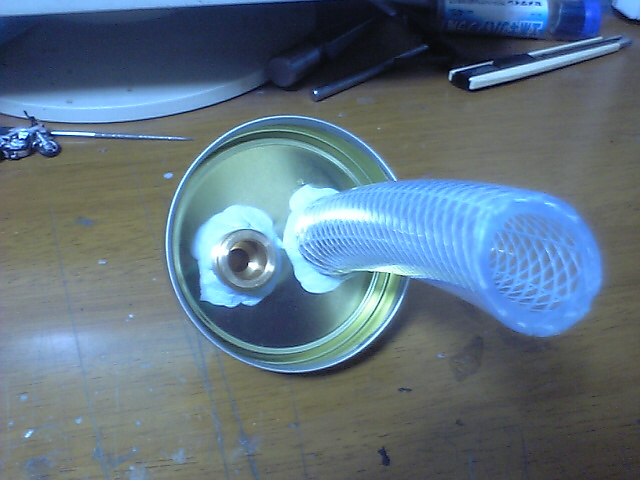

あらかじめ缶の奥行きの長さ程度に切っておいた耐圧ホースを
イン側になるであろうニップルにねじ込みます。

因みにこのホースの内径は１５ｍｍです。
ニップルのねじ込み部も約１５ｍｍ。

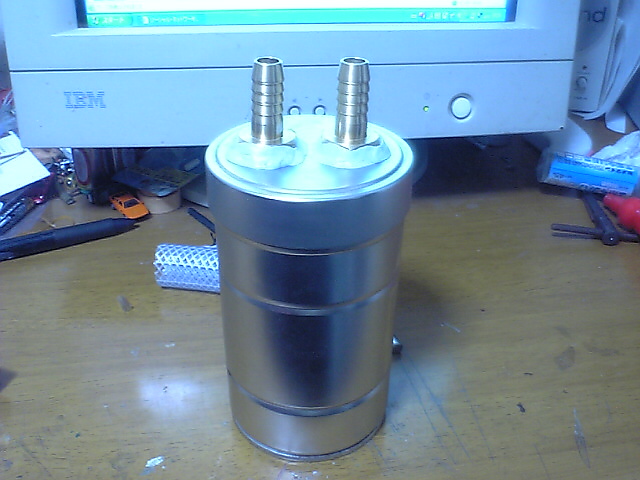

完成です。

パテの乾燥時間を除けば２０分程で出来ます。

お次は車での作業になります。
